วายเอส สตีลผลิตอุปกรณ์โครงเรือนกระจกสำหรับโรงเรือนแบบอุโมงค์ โรงเรือนเชิงพาณิชย์แบบหลายช่วง โรงเรือนที่ร่มเงา โรงเรือนกระจกในสวน และอุโมงค์โพลี ผลิตภัณฑ์ได้รับการออกแบบเพื่อลดการเจาะและการเชื่อมในสถานที่ ช่วยให้ประกอบได้เร็วขึ้นด้วยเครื่องมือช่างมาตรฐาน อุปกรณ์ฟิตติ้งใช้หลักการแคลมป์และโบลต์ที่ให้การยึดเกาะทางกลที่แข็งแกร่ง โดยไม่ทำลายชั้นสังกะสีของท่อ
เกรดเหล็กฐานส่งผลโดยตรงต่อความแข็งแรงและความทนทานของข้อต่อโครงเรือนกระจก YS STEEL ใช้เกรดเหล็กหลักสามเกรด ขึ้นอยู่กับประเภทของข้อต่อและความสามารถในการรับน้ำหนักที่ต้องการ
| เกรดเหล็ก | คาร์บอน (สูงสุด) | แมงกานีส (สูงสุด) | ซิลิคอน (สูงสุด) | ฟอสฟอรัส (สูงสุด) | ซัลเฟอร์ (สูงสุด) |
|---|---|---|---|---|---|
| Q195 | 0.12% | 0.50% | 0.30% | 0.035% | 0.040% |
| Q235 | 0.22% | 1.40% | 0.35% | 0.045% | 0.050% |
| เอสพีซีซี | 0.12% | 0.50% | — | 0.040% | 0.045% |
| เกรดเหล็ก | ความต้านแรงดึง | ความแข็งแรงของผลผลิต | การยืดตัว | ความแข็ง |
|---|---|---|---|---|
| Q195 | 315–430 เมกะปาสคาล | 195 เมกะปาสคาล | ≥33% | ≤HRB 65 |
| Q235 | 370–500 เมกะปาสคาล | 235 เมกะปาสคาล | ≥26% | ≤HRB 75 |
| เอสพีซีซี | 270–410 เมกะปาสคาล | 140–240 เมกะปาสคาล | ≥28% | ≤HRB 60 |
ปัญหาการติดตั้งที่พบบ่อยที่สุดประการหนึ่งคือการเลือกข้อต่อที่ไม่ตรงกับเส้นผ่านศูนย์กลางภายนอกที่แท้จริงของท่อเรือนกระจก อุปกรณ์เฟรมเรือนกระจกมาตรฐาน YS STEEL เข้ากันได้กับเส้นผ่านศูนย์กลางภายนอกของท่อต่อไปนี้
ข้อต่อฟิตติ้งแต่ละรุ่นจะมีช่วง OD ของท่อที่กำหนดไว้ ตัวอย่างเช่น ตัวเชื่อมต่อแบบไขว้ขนาด 25–32 มม. สามารถรับได้ทั้งท่อขนาด 25 มม. และ 32 มม. ในขณะที่ตัวเชื่อมต่อแบบสันคงที่ขนาด 42 มม. ได้รับการตัดเฉือนสำหรับท่อขนาด 42 มม. โดยเฉพาะ เส้นผ่านศูนย์กลางภายในของแคลมป์มีขนาดใหญ่กว่าท่อ OD เล็กน้อยเพื่อให้สามารถชุบกัลวาไนซ์ได้หนาและประกอบง่าย แต่ไม่ใหญ่มากจนลดแรงกดสัมผัส
| พารามิเตอร์ | ความอดทนมาตรฐาน | ตัวเลือกที่แม่นยำ |
|---|---|---|
| ความเข้ากันได้ของท่อ OD | ±0.5 มม | ±0.2 มม |
| เส้นผ่านศูนย์กลางรูสลักเกลียว | ±0.3 มม | ±0.1 มม |
| ความกว้างที่เหมาะสม | ±0.5 มม | ±0.3 มม |
| ความสูงที่เหมาะสม | ±0.5 มม | ±0.3 มม |
| ความแม่นยำของมุม | ±2° | ±1° |
| ความหนาของเหล็ก | ±0.05 มม | ±0.03 มม |
อุปกรณ์โครงเรือนกระจกมีตั้งแต่ YS STEEL แบ่งออกเป็นแปดประเภทหลัก แต่ละหมวดหมู่มีหลายรุ่นตามขนาดท่อ มุม และผิวเคลือบ
ตัวเชื่อมต่อสันเชื่อมกับท่อหลังคาที่จุดสูงสุดของเรือนกระจก โดยทั่วไปจะจัดจำหน่ายเป็นหน่วยมุมคงที่หรือมุมที่ปรับได้ มุมมาตรฐานคือ 45°, 60°, 90° และ 120° ตัวตัวเชื่อมต่อถูกประทับจากเหล็ก Q235 และชุบสังกะสีแบบจุ่มร้อนหลังการเชื่อม รูโบลท์ยอมรับตัวยึด M8 หรือ M10 ขึ้นอยู่กับรุ่น
แผ่นฐานจะถ่ายน้ำหนักแนวตั้งของโครงเรือนกระจกไปที่พื้นหรือฐานคอนกรีต ผลิตจากแผ่นเหล็ก Q235 หนา 2.0–3.0 มม. และสามารถใช้ร่วมกับรูพุกเจาะล่วงหน้าสำหรับสลักเกลียวกราวด์ M10 หรือ M12 ได้ ขนาดแผ่นฐานมาตรฐานคือ 100×100 มม., 120×120 มม. และ 150×150 มม.
ตัวเชื่อมต่อแบบไขว้เชื่อมต่อท่อสองท่อที่ตัดกันที่มุม 90° มักใช้สำหรับการเชื่อมต่อแปและค้ำยันหลังคา ตัวเชื่อมต่อใช้การออกแบบแคลมป์สองชิ้นพร้อมสลักเกลียวสี่ตัว รุ่นมาตรฐานครอบคลุมท่อขนาดตั้งแต่ 22×22 มม. จนถึง 48×48 มม.
แคลมป์ยึดท่อยึดท่อกับพื้นผิวเรียบหรือกับท่ออื่นๆ ที่หนีบอานใช้สำหรับติดแปเข้ากับจันทัน ความกว้างของแคลมป์จะแตกต่างกันไปตั้งแต่ 20 มม. ถึง 50 มม. ขึ้นอยู่กับโหลด ความหนาของวัสดุมีตั้งแต่ 0.8 มม. สำหรับแคลมป์อานสำหรับงานเบา ไปจนถึง 1.5 มม. สำหรับแคลมป์ท่อโครงสร้าง
คลิปแปจะเชื่อมต่อแปแนวนอนกับท่อโค้งหลัก ช่วยให้สามารถติดตั้งได้อย่างรวดเร็วโดยไม่ต้องเจาะท่อ คลิปหนีบจะพันรอบท่อโค้งและมีที่ราบเรียบสำหรับแป คลิปแปมาตรฐานรองรับท่อ OD ตั้งแต่ 25 มม. ถึง 50 มม.
ขายึดรางน้ำใช้ในโรงเรือนหลายช่วงเพื่อรองรับโปรไฟล์รางน้ำและเชื่อมต่อส่วนโค้งหลังคาที่อยู่ติดกัน ข้อต่อเหล่านี้ทำจากเหล็กชุบสังกะสีแบบจุ่มร้อน 2.0–3.0 มม. และได้รับการออกแบบมาให้รับน้ำหนักในแนวตั้งสูง รุ่นมาตรฐานพอดีกับท่อโค้งขนาด 32 มม., 42 มม., 48 มม. และ 60 มม.

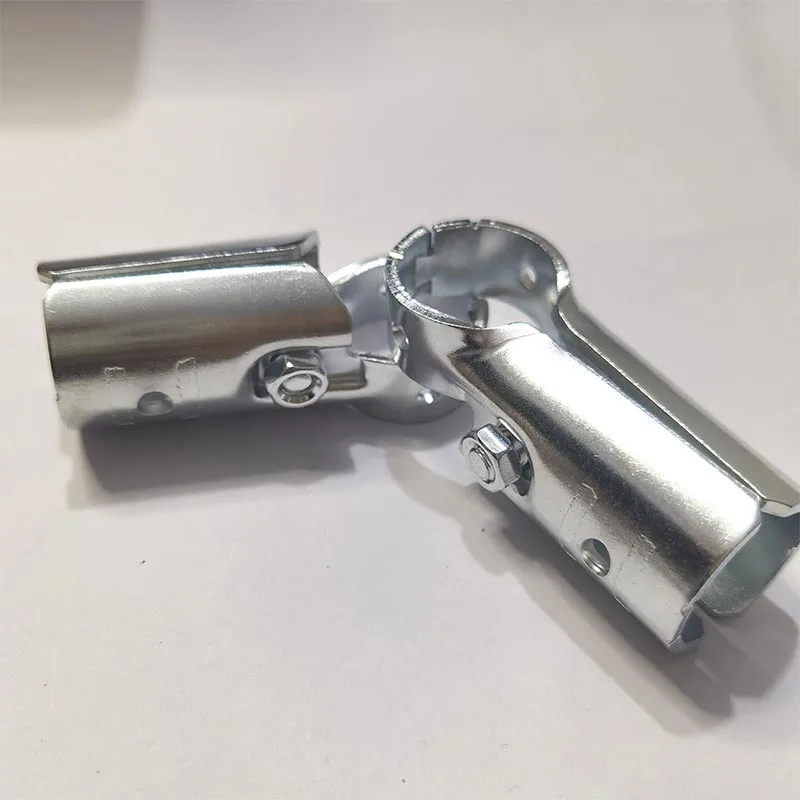

ข้อต่อแบบหมุนช่วยให้สามารถปรับมุมระหว่างท่อทั้งสองได้ มักใช้สำหรับพยุงเข่าและพยุงลมในแนวทแยง ข้อต่อสามารถหมุนได้ตั้งแต่ 0° ถึง 180° และล็อคในตำแหน่งด้วยสลักเกลียวตัวกลาง รุ่นมาตรฐานรองรับท่อขนาด 22 มม., 25 มม., 32 มม., 42 มม. และ 48 มม.
อุปกรณ์พยุงมุมเสริมการเชื่อมต่อมุมและต้านทานการเคลื่อนไหวด้านข้าง มีจำหน่ายในรูปแบบขายึดคงที่ 45° หรือ 90° หรือแบบแผ่นปรับมุมได้ โดยทั่วไปความหนาของข้อต่อคือ 1.5–2.5 มม. เคลือบด้วยสังกะสีแบบจุ่มร้อนหรือเคลือบสีฝุ่น
| ประเภทข้อต่อฟิตติ้ง | ช่วง OD ของท่อ | ความหนาของเหล็ก | มุมมาตรฐาน | ขนาดสลักเกลียว | เสร็จสิ้นตัวเลือก |
|---|---|---|---|---|---|
| ตัวเชื่อมต่อริดจ์ | 25–60 มม | 1.5–2.5 มม | 45°, 60°, 90°, 120° | M8, M10 | HDG, พรีกัลฟ์, ผง |
| แผ่นฐาน | 25–76 มม | 2.0–3.0 มม | 90° | M10, M12 | HDG, ผง |
| ขั้วต่อข้าม | 22–48 มม | 1.2–2.0 มม | 90° | M6, M8 | Pre-galv, ชุบสังกะสี |
| แคลมป์ท่อ / อาน | 19–60 มม | 0.8–1.5 มม | ปรับได้ | ม6 | Pre-galv, ชุบสังกะสี |
| คลิปแป | 25–50 มม | 1.5–2.0 มม | 90° | ม8 | เอชดีจี |
| วงเล็บรางน้ำ | 32–76 มม | 2.0–3.0 มม | ตัวแปร | ม10 | เอชดีจี |
| Swivel Joint | 22–48 มม | 1.2–2.0 มม | 0°–180° | ม8 | ก่อนกัลฟ์, HDG |
| ข้อต่อรั้งมุม | 25–50 มม | 1.5–2.5 มม | 45°, 90° | ม8 | HDG, ผง |
สภาพแวดล้อมเรือนกระจกอบอุ่นและชื้น ซึ่งเร่งการกัดกร่อนของโลหะ การรักษาพื้นผิวของอุปกรณ์กรอบเรือนกระจกจะกำหนดว่าโครงสร้างจะยังคงปลอดภัยและมองเห็นได้ภายในกี่ปี YS STEEL มีพื้นผิวหลักสามแบบ
ฟิตติ้งพรีกัลวาไนซ์ทำจากเหล็กแผ่นที่ผ่านการชุบสังกะสีก่อนปั๊มและขึ้นรูป ชั้นสังกะสีมีความบางแต่สม่ำเสมอ โดยทั่วไปจะมีขนาด 10–20 ไมโครเมตร การตกแต่งนี้คุ้มค่าและใช้งานได้ดีกับโรงเรือนงานอดิเรกขนาดเล็ก โครงสร้างชั่วคราว และสภาพอากาศในพื้นที่แห้ง ขอบที่ตัดอาจแสดงการกัดกร่อนเล็กน้อยเมื่อเวลาผ่านไป ซึ่งสามารถทาสีทับด้วยสีที่มีสังกะสีสูงได้
อุปกรณ์ชุบสังกะสีแบบจุ่มร้อนจะเกิดขึ้นก่อนแล้วจึงจุ่มลงในสังกะสีหลอมเหลว ชั้นสังกะสีที่ได้จะมีความหนา 40–85 μm และครอบคลุมทุกพื้นผิว รวมถึงขอบและจุดเชื่อม นี่คือการตกแต่งที่แนะนำสำหรับโรงเรือนเชิงพาณิชย์ พื้นที่ชายฝั่งทะเล พื้นที่ที่มีความชื้นสูง และโครงสร้างใดๆ ที่คาดว่าจะมีอายุการใช้งานนานกว่า 10 ปี พื้นผิวสีเทาด้านยังทนต่อการเสียดสีได้ดีเยี่ยมระหว่างการขนส่งและการติดตั้ง
เคลือบด้วยสีฝุ่นบนฐานก่อนชุบสังกะสีหรือชุบสังกะสี ชั้นผงโพลีเอสเตอร์มีความหนา 80–120 μm และมีจำหน่ายในสีเขียว สีดำ สีเทา และสี RAL แบบกำหนดเอง อุปกรณ์โครงเรือนกระจกเคลือบสีฝุ่นใช้ในศูนย์สวนขายปลีก โรงเรือนสำหรับจัดแสดง และโครงการที่อยู่อาศัยซึ่งรูปลักษณ์ภายนอกมีความสำคัญพอๆ กับการใช้งาน
| ประเภทเสร็จสิ้น | ความหนาของการเคลือบ | ความต้านทานสเปรย์เกลือ | การป้องกันขอบ | ตัวเลือกสี | สภาพแวดล้อมที่แนะนำ |
|---|---|---|---|---|---|
| ชุบสังกะสีล่วงหน้า | 10–20 ไมโครเมตร | 120–200 ชั่วโมง | ยากจน | สีเงินเท่านั้น | ภายในประเทศที่แห้ง, เรือนกระจกงานอดิเรก |
| จุ่มร้อนชุบสังกะสี | 40–85 ไมโครเมตร | 500–1,000 ชั่วโมง | ยอดเยี่ยม | สีเทาด้าน | ชายฝั่งทะเลเชิงพาณิชย์มีความชื้นสูง |
| เคลือบผง | 80–120 ไมโครเมตร | 300–600 ชั่วโมง | ปานกลาง | สีเขียว สีดำ สีเทา RAL แบบกำหนดเอง | โครงการค้าปลีก ที่อยู่อาศัย และสุนทรียศาสตร์ |
ความสามารถในการรับน้ำหนักของอุปกรณ์ยึดโครงเรือนกระจกไม่ใช่ค่าคงที่เพียงค่าเดียว ขึ้นอยู่กับประเภทข้อต่อฟิตติ้ง ความหนาของเหล็ก เกรดโบลต์ เส้นผ่านศูนย์กลางท่อ และรูปทรงของเฟรม YS STEEL ให้คำแนะนำทางวิศวกรรมตามการออกแบบเรือนกระจกทั่วไป
สำหรับบริเวณที่มีลมแรงและหิมะตกหนัก การออกแบบโครงควรมีการค้ำยันแนวทแยง ลดระยะห่างในการติดตั้ง และจุดยึดเพิ่มเติม วิศวกรของ YS STEEL สามารถตรวจสอบแบบโครงและให้คำแนะนำในการติดตั้งเฉพาะสำหรับความเร็วลมสูงสุด 160 กม./ชม. และปริมาณหิมะสูงสุด 75 กก./ตร.ม.
อุปกรณ์โครงเรือนกระจกส่วนใหญ่จาก YS STEEL มาพร้อมกับสลักเกลียว น็อต และแหวนรองที่เข้ากัน เกรดของตัวยึดจะจับคู่กับคลาสโหลดที่เหมาะสม
| ขนาดสลักเกลียว | สนามด้าย | เกรดมาตรฐาน | ตัวเลือกความแข็งแรงสูง | แรงบิดที่แนะนำ |
|---|---|---|---|---|
| ม6 | 1.0 มม | 4.8, 6.8 | 8.8 | 10–15 นิวตันเมตร |
| ม8 | 1.25 มม | 4.8, 6.8 | 8.8 | 20–30 นิวตันเมตร |
| ม10 | 1.5 มม | 6.8 | 8.8 | 35–50 นิวตันเมตร |
| ม12 | 1.75 มม | 6.8 | 8.8 | 55–75 นิวตันเมตร |
อุปกรณ์ประกอบโครงเรือนกระจกทุกชุดผ่านกระบวนการควบคุมคุณภาพที่ได้รับการบันทึกไว้ก่อนจัดส่ง ขั้นตอนการควบคุมคุณภาพประกอบด้วยจุดตรวจสอบต่อไปนี้
การจัดส่งแต่ละครั้งจะมีรายงานการตรวจสอบโดยละเอียดและใบรับรองวัสดุเมื่อมีการร้องขอ YS STEEL รักษาใบรับรอง ISO 9001 สำหรับการจัดการคุณภาพ และสามารถให้การตรวจสอบโดยบุคคลที่สามโดย SGS, BV หรือ TUV สำหรับคำสั่งซื้อจำนวนมาก
การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับความเสถียรของเฟรมในระยะยาว หลักเกณฑ์ระดับมืออาชีพต่อไปนี้ช่วยให้ผู้สร้างเรือนกระจกหลีกเลี่ยงข้อผิดพลาดในการประกอบที่พบบ่อยที่สุด
อุปกรณ์โครงเรือนกระจกของ YS STEEL ใช้ในโครงสร้างการเกษตรและสวนที่ได้รับการคุ้มครองหลายประเภท
อุปกรณ์โครงเรือนกระจกมาตรฐานรองรับเส้นผ่านศูนย์กลางภายนอกของท่อตั้งแต่ 19 มม. ถึง 76 มม. ขนาดที่ใช้กันมากที่สุดในการก่อสร้างเรือนกระจกคือ 25 มม., 32 มม., 42 มม. และ 48 มม. ข้อต่อฟิตติ้งแต่ละรุ่นมีช่วง OD ของท่อเฉพาะที่ระบุไว้ในข้อมูลจำเพาะของผลิตภัณฑ์ สำหรับขนาดท่อที่ไม่ได้มาตรฐาน YS STEEL สามารถพัฒนาเครื่องมือสั่งทำพิเศษและผลิตข้อต่อที่ใช้ร่วมกันได้ภายใน 30–45 วัน ขึ้นอยู่กับความซับซ้อนของการออกแบบ
ฟิตติ้งพรีกัลวาไนซ์ทำจากเหล็กแผ่นที่ผ่านการอาบสังกะสีก่อนขึ้นรูป มีชั้นสังกะสีที่บางกว่า 10–20 ไมโครเมตร และเหมาะที่สุดสำหรับโรงเรือนขนาดเล็กสำหรับงานอดิเรก โครงสร้างชั่วคราว และพื้นที่แห้งในแผ่นดิน อุปกรณ์ชุบสังกะสีแบบจุ่มร้อนจะถูกขึ้นรูปก่อนแล้วจึงจุ่มลงในสังกะสีหลอมเหลว ทำให้เกิดการเคลือบขนาด 40–85 ไมโครเมตร ซึ่งครอบคลุมขอบและจุดเชื่อมทั้งหมด สำหรับโรงเรือนเชิงพาณิชย์ พื้นที่ชายฝั่งทะเล สภาพแวดล้อมที่มีความชื้นสูง หรือโครงสร้างใดๆ ที่คาดว่าจะมีอายุการใช้งานนานกว่า 10 ปี อุปกรณ์ชุบสังกะสีแบบจุ่มร้อนเป็นตัวเลือกระยะยาวที่แข็งแกร่งกว่า
ได้ ตราบใดที่เส้นผ่านศูนย์กลางภายนอกของท่อตรงกับขนาดข้อต่อฟิตติ้ง อุปกรณ์ได้รับการออกแบบมาโดยเฉพาะสำหรับท่อเหล็ก แต่สามารถยึดท่อ PVC หรืออลูมิเนียมได้เมื่อความหนาของผนังเพียงพอที่จะรับแรงอัดของสลักเกลียว สำหรับอะลูมิเนียมผนังบาง ให้ใช้แรงบิดในการขันที่ต่ำกว่าหรือใส่ปลอกยางเพื่อป้องกันการเสียรูปของท่อ ควรยืนยันท่อ OD จริงก่อนสั่งซื้อทุกครั้ง เนื่องจากขนาดท่อ PVC ที่ระบุมักแตกต่างจากมาตรฐานท่อเหล็ก OD
ในกรณีส่วนใหญ่ใช่ อุปกรณ์โครงเรือนกระจกของ YS STEEL เป็นไปตามมาตรฐานเส้นผ่านศูนย์กลางภายนอกของท่อทั่วไปที่ใช้โดยผู้ผลิตชุดเรือนกระจกทั่วโลก อย่างไรก็ตาม รูปร่างที่พอดี ระยะห่างรูโบลต์ และความกว้างของแคลมป์อาจแตกต่างกันไปตามยี่ห้อต่างๆ ก่อนสั่งซื้อ ให้แชร์เส้นผ่านศูนย์กลางท่อที่มีอยู่ ภาพวาดของเฟรม และรูปถ่ายของอุปกรณ์ฟิตติ้งดั้งเดิม YS STEEL สามารถยืนยันความเข้ากันได้หรือแนะนำรุ่นที่เทียบเท่าจากช่วงมาตรฐาน
สำหรับอุปกรณ์โครงเรือนกระจกมาตรฐาน ปริมาณการสั่งซื้อขั้นต่ำคือ 500 ชิ้นต่อรุ่น ยอมรับคำสั่งซื้อแบบผสมในกล่องเต็ม สามารถสั่งตัวอย่างจำนวน 5-20 ชิ้นสำหรับการทดสอบและการตรวจสอบขนาด เวลานำการผลิตมาตรฐานคือ 15-25 วันหลังจากยืนยันการฝากเงิน ขนาดที่กำหนดเอง การเคลือบพิเศษ หรือบรรจุภัณฑ์ส่วนตัวอาจขยายระยะเวลารอคอยเป็น 30–45 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนดของเครื่องมือ
อุปกรณ์โครงเรือนกระจกของ YS STEEL ส่วนใหญ่มาพร้อมกับสลักเกลียว น็อต และแหวนรองที่เข้าชุดกัน เว้นแต่ลูกค้าจะระบุเป็นอย่างอื่น เกรดโบลต์มาตรฐานคือ 4.8 และ 6.8 โดยมีเกรด 8.8 สำหรับการเชื่อมต่อสันและรางน้ำรับน้ำหนักสูง ตัวยึดสแตนเลสและประเภทเกลียวแบบกำหนดเองสามารถเสนอราคาแยกกันได้ หากคุณต้องการจัดหาอุปกรณ์ยึดจากในพื้นที่ คุณสามารถจัดหาอุปกรณ์ประกอบได้โดยไม่ต้องใช้ฮาร์ดแวร์
