ผู้ผลิตลวดสลิงเหล็กสำหรับโซลูชั่นการยกที่ทนทานและเชื่อถือได้

เชือกลวดเหล็กเป็นหนึ่งในส่วนประกอบรับน้ำหนักที่สำคัญที่สุดที่ใช้ในการยก การขุด การทำเหมืองแร่ การเดินเรือ การก่อสร้าง และการใช้งานทางอุตสาหกรรม ที่วายเอส สตีลเราผลิตลวดสลิงเหล็กภายใต้การควบคุมคุณภาพอย่างเข้มงวดเพื่อให้ได้มาตรฐาน ASTM, EN, ISO และ GB/T ผลิตภัณฑ์ของเราครอบคลุมเส้นผ่านศูนย์กลางตั้งแต่ 1.5 มม. ถึง 160 มม. ความต้านทานแรงดึงสูงสุด 2160 MPa และการตกแต่งพื้นผิวรวมถึงเหล็กสว่าง สังกะสี และสแตนเลส ไม่ว่าคุณจะต้องการโครงสร้างขนาดกะทัดรัด 6x19 สำหรับการยกทั่วไป หรือเชือก 6x36 ที่มีความยืดหยุ่นสูงสำหรับการใช้งานเครนและกว้าน YS STEEL มอบประสิทธิภาพที่สม่ำเสมอ อายุการใช้งานยาวนาน และสามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ ทุกชุดได้รับการทดสอบสำหรับการแตกหักของโหลด ความต้านทานต่อความล้า และความแม่นยำของมิติก่อนจัดส่ง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคต่อไปนี้จะกำหนดกลุ่มผลิตภัณฑ์เชือกลวดเหล็กมาตรฐานของเรา โครงสร้างแบบกำหนดเองมีให้สำหรับ OEM และโครงการพิเศษ

ประเภทการก่อสร้างและคุณสมบัติทั่วไป

• 6x7:6 เส้น แต่ละเส้นมี 7 เส้น ความยืดหยุ่นต่ำ ทนต่อการขัดถูสูง เหมาะสำหรับ Guy Line, เสื้อผ้าแบบอยู่กับที่ และโหลดแบบเส้นตรง
• 6x19:6 เส้น แต่ละเส้นมี 19 เส้น ความยืดหยุ่นปานกลาง ความต้านทานการกระแทกสูง ใช้กันอย่างแพร่หลายสำหรับการยก รอก กว้าน และวิศวกรรมทั่วไป
• 6x36:6 เส้น แต่ละเส้นมี 36 เส้น มีความยืดหยุ่นสูง ทนต่อความเหนื่อยล้าได้ดี ideal for crane ropes, boom hoists, and applications with multiple sheave bends.
• 6x37:6 เส้น แต่ละเส้นมี 37 เส้น คล้ายกับ 6x36 แต่มีการจัดเรียงลวดต่างกันเล็กน้อย ใช้ในลิฟต์ สายการขุดเจาะ และการยกทางอุตสาหกรรม
• 8x19:8 เส้น แต่ละเส้นมี 19 เส้น มีความยืดหยุ่นสูงและการทำงานที่ราบรื่น ทั่วไปสำหรับเชือกลิฟต์และการใช้งานความเร็วสูง
• 35x7:35 เส้น แต่ละเส้นมี 7 เส้น การออกแบบที่ทนต่อการหมุน ใช้สำหรับทาวเวอร์เครนและการยกชิ้นส่วนเดียวที่ต้องควบคุมการหมุนของเชือก
• เชือกเกลียวอัดแน่น:6xK36WS, 8xK26WS และที่คล้ายกัน; พื้นผิวเรียบขึ้น อายุการใช้งานยาวนานขึ้น และลดการสึกหรอของมัด

ตัวเลือกหลัก

• FC (แกนไฟเบอร์):แกนโพรพิลีนหรือป่านศรนารายณ์ น้ำหนักเบา ยืดหยุ่นมากขึ้น แต่ต้านทานการกระแทกต่ำกว่า
• IWRC (แกนลวดสลิงอิสระ):แกนลวดสลิงแยกต่างหาก ความแข็งแรงสูงกว่า ความเสถียรของมิติที่ดีขึ้น และความต้านทานการกระแทกที่มากขึ้น
• WSC (แกนเกลียวลวด):แกนเกลียวเดี่ยว ให้ความสมดุลระหว่างความยืดหยุ่นและการรองรับโครงสร้าง
• แกนสังเคราะห์:แกนโพลีเมอร์ประสิทธิภาพสูง ลดน้ำหนักและเพิ่มความล้าจากการโค้งงอในสภาพแวดล้อมทางทะเลบางอย่าง

พื้นผิวและการป้องกันการกัดกร่อน

• สว่าง (สีเอง):ไม่เคลือบผิว หล่อลื่นระหว่างการผลิต สำหรับสภาพแวดล้อมภายในอาคารและสภาพแวดล้อมที่มีการกัดกร่อนต่ำ

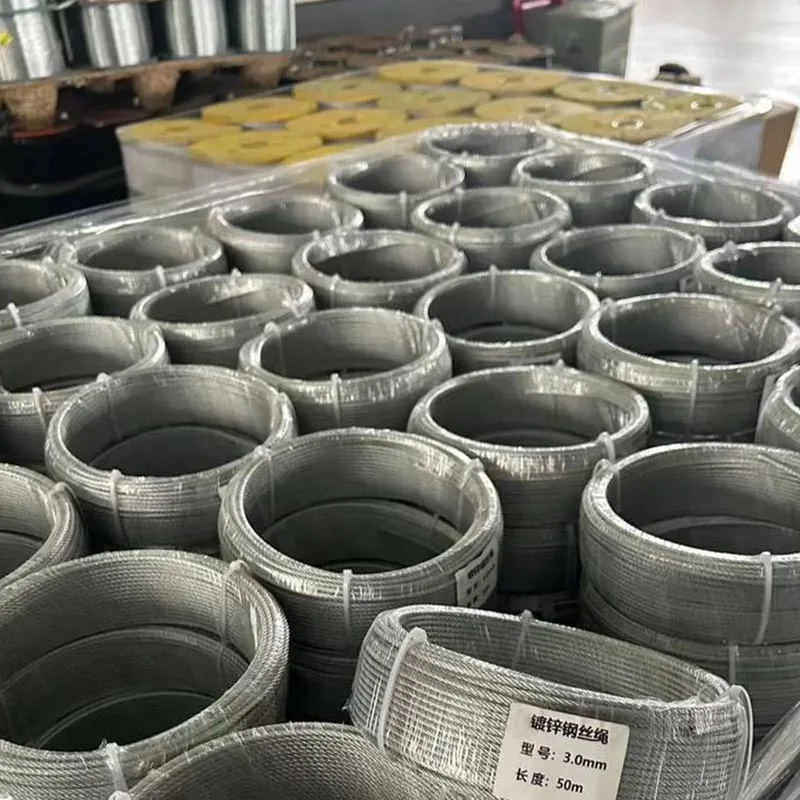

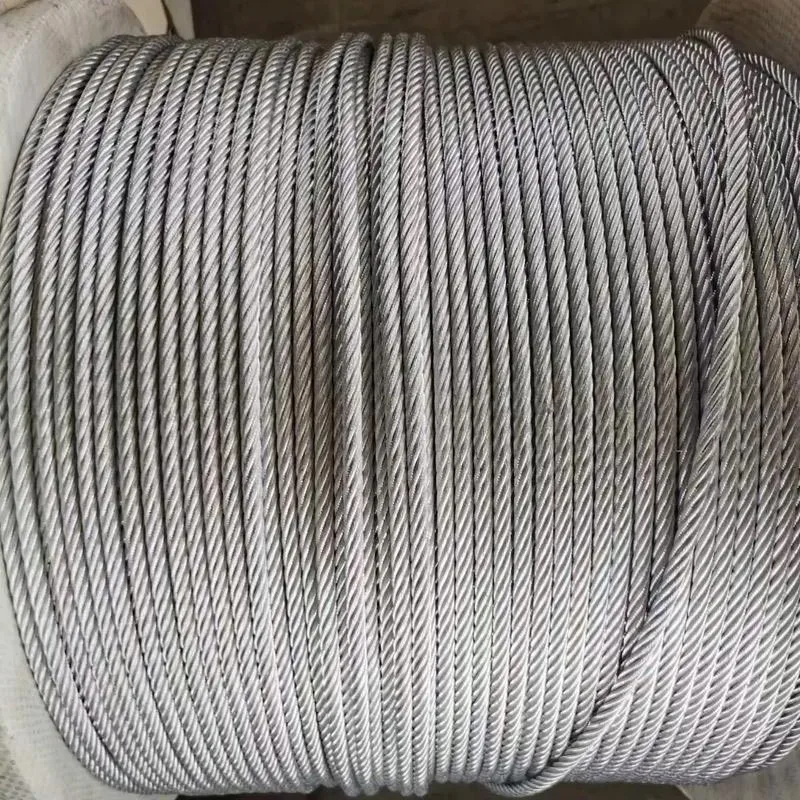

• สังกะสี:จุ่มร้อนหรือชุบสังกะสีด้วยไฟฟ้า การเคลือบสังกะสีคลาส A หรือคลาส B สำหรับการสัมผัสกลางแจ้งและในทะเล
• สแตนเลส:AISI 304, 316 หรือ 316L; ทนต่อการกัดกร่อนได้ดีเยี่ยมสำหรับสารเคมี อาหาร และการใช้งานนอกชายฝั่ง
• โลหะผสมสังกะสีอลูมิเนียมเคลือบ:เพิ่มความต้านทานการกัดกร่อนเมื่อเทียบกับการชุบสังกะสีแบบมาตรฐาน เหมาะสำหรับบรรยากาศที่ก้าวร้าว

สมบัติทางกลและภาระการแตกหัก

ตารางด้านล่างแสดงค่าทั่วไปสำหรับเชือกมาตรฐาน YS STEEL ค่าจริงอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภทของแกน การหล่อลื่น และชุดการผลิตเฉพาะ โปรดดูใบรับรองโรงงานที่ให้มาพร้อมกับการจัดส่งแต่ละครั้งเสมอ

ตารางที่ 1: เชือกลวดเหล็ก IWRC 6x19 - เส้นผ่านศูนย์กลางที่กำหนด น้ำหนัก และภาระการแตกหักขั้นต่ำ (เกรดแรงดึง 1770 MPa)

ตารางที่ 2: เชือกลวดเหล็ก IWRC ขนาด 6x36 - เส้นผ่านศูนย์กลางที่กำหนด น้ำหนัก และภาระการแตกหักขั้นต่ำ (เกรดแรงดึง 1960 MPa)

วายเอส สตีล ยังจำหน่ายเชือกที่มีเกรดแรงดึง 1570 MPa, 1770 MPa, 2160 MPa และโครงสร้างตีเกลียวแบบบดอัด เกรดแรงดึงที่สูงกว่าจะให้แรงแตกหักที่มากกว่าสำหรับเส้นผ่านศูนย์กลางเดียวกัน แต่อาจลดอายุการใช้งานของความล้าจากการโค้งงอได้ ทีมวิศวกรของเราสามารถช่วยเลือกเครื่องชั่งที่เหมาะสมที่สุดสำหรับการใช้งานของคุณได้

การใช้งานทั่วไป

เชือกลวดเหล็ก ใช้ทุกที่ที่ต้องยก ดึง ยึด หรือรองรับของหนัก โครงสร้างและเส้นผ่านศูนย์กลางเฉพาะขึ้นอยู่กับขนาดการรับน้ำหนัก จำนวนมัด ขนาดดรัม ความเร็ว และการสัมผัสต่อสิ่งแวดล้อม ที่ YS STEEL เราให้บริการภาคส่วนต่าง ๆ รวมถึง:

• การยกและการยก:เครนเหนือศีรษะ เครนขาสูง เครนแขนหมุน รอกไฟฟ้า และบล็อกโซ่แบบแมนนวล
• ทางทะเลและนอกชายฝั่ง:เชือกผูกเรือ เชือกลากจูง ลวดอวนลาก เชือกสมอ และเชือกผูกเรือ
• การทำเหมืองแร่:การยกเพลา เชือกสมดุล เชือกนำทาง และสายลากในเหมืองใต้ดินและเหมืองบนพื้นผิว
• การก่อสร้าง:ทาวเวอร์เครน เครนเคลื่อนที่ เครื่องตอกเสาเข็ม และสายเคเบิลรองรับชั่วคราว
• น้ำมันและก๊าซ:สายเจาะ สายทราย สายกว้าน และเชือกบริการบ่อ
• ลิฟต์และบันไดเลื่อน:เชือกแขวน เชือกควบคุม และเชือกชดเชย
• กระเช้าลอยฟ้า:เชือกตีนตะขาบ เชือกลากจูง และเชือกดึงสำหรับการขนส่งผู้โดยสารและวัสดุ
• สาธารณูปโภคและป่าไม้:สายกว้าน เชือกกระโดด และเชือกดึงสายส่ง

วิธีเลือกลวดสลิงเหล็กให้เหมาะสม

การเลือกลวดสลิงเหล็กที่ถูกต้องต้องมีการประเมินอย่างรอบคอบจากหลายปัจจัย การใช้โครงสร้างที่ไม่ถูกต้องอาจทำให้เกิดความเสียหายก่อนเวลาอันควร เวลาหยุดทำงานเพิ่มขึ้น และความเสี่ยงด้านความปลอดภัยที่ร้ายแรง YS STEEL แนะนำกระบวนการคัดเลือกดังต่อไปนี้:

• กำหนดภาระงาน:คำนวณน้ำหนักคงที่สูงสุดที่เชือกต้องรองรับ รวมพลังไดนามิกจากการเร่งความเร็ว การกระแทก และลม
• ใช้ปัจจัยด้านความปลอดภัยที่เหมาะสม:สำหรับการยก ปัจจัยด้านความปลอดภัยขั้นต่ำคือ 5:1 เป็นเรื่องปกติ สำหรับบุคลากรในการยก ต้องใช้ 8:1 หรือ 10:1 อ้างถึงกฎระเบียบที่บังคับใช้ เช่น ASME B30, EN 13000 หรือ ISO 4308
• เลือกการก่อสร้าง:หากเชือกพันทับมัดหรือถังขนาดเล็กจำนวนมาก ให้เลือกโครงสร้างที่ยืดหยุ่น เช่น 6x36 หรือ 8x19 หากน้ำหนักบรรทุกคงที่เป็นหลักหรือเชือกมีการสึกหรอที่พื้นผิวสูง 6x7 หรือ 6x19 อาจจะดีกว่า
• เลือกแกนหลัก:แนะนำให้ใช้ IWRC สำหรับงานหนัก การพันดรัมหลายชั้น และสภาวะการกระแทกสูง FC เหมาะสำหรับบรรทุกน้ำหนักเบาและไม่ค่อยโค้งงอรอบๆ มัด
• จับคู่พื้นผิวให้เข้ากับสภาพแวดล้อม:ใช้เหล็กชุบสังกะสีหรือสแตนเลสสำหรับการสัมผัสกลางแจ้ง ในทะเล หรือสารเคมี พื้นผิวที่สว่างสดใสเป็นที่ยอมรับได้ในสภาพภายในอาคารที่สะอาดและแห้ง
• ตรวจสอบขนาดของดรัมและมัด:โดยทั่วไปอัตราส่วน D/d ขั้นต่ำ (เส้นผ่านศูนย์กลางดรัมหรือมัดหารด้วยเส้นผ่านศูนย์กลางเชือก) โดยทั่วไปควรเป็น 20:1 ถึง 25:1 สำหรับเชือกขนาด 6x19 และ 6x36 อัตราส่วนที่ต่ำกว่าจะช่วยลดอายุความล้าจากการโค้งงอ
• ยืนยันความยาวและการยุติ:สั่งซื้อความยาวใบมีดพวงที่ถูกต้องและระบุอุปกรณ์ปลายท่อ YS STEEL สามารถตัดความยาวล่วงหน้าและติดตั้งซ็อคเก็ตหรือข้อต่อแบบเกลียวได้

คำถามที่พบบ่อย

เชือกลวดเหล็กขนาด 6x19 และ 6x36 แตกต่างกันอย่างไร?

โครงสร้างขนาด 6x19 มี 6 เส้น แต่ละเส้นประกอบด้วยลวด 19 เส้น ทำให้มีลวดด้านนอกน้อยลงแต่มีขนาดใหญ่ขึ้น ซึ่งให้ความต้านทานต่อการเสียดสีและการกระแทกที่ดีแต่มีความยืดหยุ่นปานกลาง เหมาะที่สุดสำหรับการยกทั่วไป สายกว้าน และการใช้งานที่เชือกผ่านมัดน้อยกว่าหรือที่ความเร็วต่ำกว่า โครงสร้างขนาด 6x36 ใช้ 6 เส้น แต่ละเส้นมีสายไฟเล็กกว่า 36 เส้น สายไฟที่มีขนาดเล็กทำให้เชือกมีความยืดหยุ่นมากขึ้นและทนต่อความล้าจากการดัดงอได้ดีขึ้นเมื่อวิ่งบนมัดหลายมัดหรือดรัมที่มีเส้นผ่านศูนย์กลางขนาดเล็ก อย่างไรก็ตาม สายไฟด้านนอกที่บางกว่าจะไวต่อการสึกหรอและการกัดกร่อนของพื้นผิวมากกว่า หากการใช้งานของคุณเกี่ยวข้องกับการดัดงอบ่อยครั้ง ความเร็วของเส้นลวดสูง หรือมีมัดจำนวนมาก โดยปกติแล้ว 6x36 จะเป็นตัวเลือกที่ดีกว่า YS STEEL มีทั้งโครงสร้างที่มีเส้นผ่านศูนย์กลางหลายขนาดและพื้นผิวสำเร็จ

ฉันจะกำหนดภาระการแตกหักขั้นต่ำสำหรับการใช้งานเชือกลวดเหล็กของฉันได้อย่างไร

ภาระการแตกหักขั้นต่ำหรือที่เรียกว่ากำลังการแตกหักคือแรงที่จำเป็นในการหักเชือกใหม่ภายใต้การทดสอบแรงดึงตรง ในการเลือกเชือก ขั้นแรกให้คำนวณภาระการทำงานสูงสุดที่แอปพลิเคชันของคุณจะกำหนด จากนั้นคูณภาระนั้นด้วยปัจจัยด้านความปลอดภัยที่ต้องการ ตัวอย่างเช่น หากน้ำหนักบรรทุกสูงสุดของคุณคือ 2,000 กก. และปัจจัยด้านความปลอดภัยคือ 5:1 เชือกนั้นจะต้องมีน้ำหนักทำลายขั้นต่ำอย่างน้อย 10,000 กก. เปรียบเทียบค่านี้กับตารางของผู้ผลิตสำหรับการก่อสร้างและเกรดแรงดึงเฉพาะ YS STEEL มีโต๊ะรับน้ำหนักสำหรับเชือกมาตรฐานทั้งหมด ใช้ค่าทำลายขั้นต่ำที่แสดงในใบรับรองโรงสีเสมอ แทนที่จะใช้ค่าโดยประมาณที่คำนวณไว้ หากจะใช้เชือกในการดัดงอมัด คุณควรตรวจสอบมุมกองเรือและอัตราส่วน D/d เพื่อป้องกันความเสียหายจากความเมื่อยล้าก่อนเวลาอันควร

ฉันควรเลือกแกนประเภทใด: แกนไฟเบอร์หรือ IWRC

แกนกลางรองรับเชือกและช่วยรักษารูปทรงหน้าตัดของเชือกระหว่างการโค้งงอและขณะรับน้ำหนัก แกนไฟเบอร์มีน้ำหนักเบา ยืดหยุ่นกว่า และดูดซับแรงกระแทกได้ดีกว่า แต่มีความต้านทานการกระแทกต่ำกว่า และสามารถเปลี่ยนรูปได้ภายใต้แรงดันสูงหรือสปูลหลายชั้น แกนลวดสลิงอิสระหรือ IWRC เป็นลวดสลิงขนาดเล็กที่ใช้เป็นแกนกลาง โดยจะเพิ่มภาระการแตกหักประมาณ 7% ถึง 10% เมื่อเทียบกับเชือกแกนไฟเบอร์ที่มีเส้นผ่านศูนย์กลางเดียวกัน ปรับปรุงความเสถียรของมิติ และต้านทานการกระแทกเมื่อพันหลายชั้นบนดรัม แนะนำให้ใช้ IWRC สำหรับการยกของหนัก รอกเครน เชือกขุด และการใช้งานใดๆ ที่มีแรงดันแบริ่งสูง แกนไฟเบอร์เหมาะสำหรับสายการผลิตแบบอยู่กับที่ รอกงานเบา และการใช้งานที่คำนึงถึงน้ำหนัก YS STEEL สามารถจัดหาแกนทั้งสองประเภทสำหรับการก่อสร้างส่วนใหญ่

ฉันควรใช้เชือกลวดเหล็กชุบสังกะสีหรือสแตนเลส?

ทางเลือกขึ้นอยู่กับสภาพแวดล้อมการทำงานและความต้านทานการกัดกร่อนที่ต้องการ เชือกลวดเหล็กชุบสังกะสีมีการเคลือบสังกะสีที่ช่วยปกป้องเหล็กจากสนิมในสภาพแวดล้อมกลางแจ้ง ชื้น หรือมีการกัดกร่อนเล็กน้อย ประหยัดกว่าสเตนเลสและมีความแข็งแรงสูง การชุบสังกะสีแบบจุ่มร้อนจะให้ชั้นสังกะสีที่หนากว่าการชุบสังกะสีด้วยไฟฟ้า ลวดสลิงสเตนเลส โดยทั่วไปเกรด 304 หรือ 316 มีความทนทานต่อการกัดกร่อนได้ดีกว่า และใช้ในงานทางทะเล เคมี การแปรรูปอาหาร และงานนอกชายฝั่ง สแตนเลสมีความแข็งแรงต่ำกว่าเชือกเหล็กคาร์บอนสูงที่มีเส้นผ่านศูนย์กลางเท่ากัน ดังนั้นคุณอาจต้องใช้เส้นผ่านศูนย์กลางใหญ่กว่าเพื่อที่จะรับภาระการแตกหักเท่าเดิม YS STEEL มีตัวเลือกเหล็กสว่าง สังกะสี และสแตนเลสเพื่อให้ครอบคลุมทุกสภาพแวดล้อม สำหรับการแช่น้ำเค็ม แนะนำให้ใช้สแตนเลส 316 หรือเชือกชุบสังกะสีหนัก
