วายเอส สตีลมุ่งเน้นไปที่ตัวยึดที่มีความแข็งแรงสูงและเกรดความแม่นยำที่ทำงานได้อย่างน่าเชื่อถือภายใต้แรงบิดสูง รอบการโหลดซ้ำๆ และสภาพแวดล้อมที่รุนแรง กลุ่มผลิตภัณฑ์ครอบคลุมขนาดเมตริกและอิมพีเรียล พร้อมความยาวเกลียวที่กำหนดเอง รูปแบบส่วนหัว และการปรับสภาพพื้นผิวตามคำขอ
การออกแบบข้อต่อที่แตกต่างกันต้องใช้ประเภทตัวยึดที่แตกต่างกัน หมวดหมู่ทั่วไปที่ YS STEEL จัดหาให้ ได้แก่:
การเลือกเกรดวัสดุที่ถูกต้องจะส่งผลโดยตรงต่อประสิทธิภาพของตัวยึด อายุการใช้งาน และความปลอดภัย YS STEEL ผลิตตัวยึดเครื่องจักรจากวัสดุทั่วไปดังต่อไปนี้:
มีการควบคุมช่วงความแข็งอย่างเข้มงวด ตัวอย่างเช่น โดยทั่วไปโบลต์คลาส 8.8 จะมีความแข็ง 22–32 HRC ในขณะที่โบลต์คลาส 12.9 มีตั้งแต่ 39–44 HRC YS STEEL ตรวจสอบความแข็ง ความต้านทานแรงดึง ความแข็งแรงของผลผลิต การยืดตัว และความทนทานต่อแรงกระแทก ผ่านการทดสอบภายในองค์กรและห้องปฏิบัติการของบุคคลที่สาม
ตารางด้านล่างสรุปพารามิเตอร์ผลิตภัณฑ์ที่สำคัญสำหรับตัวยึดเครื่องจักร YS STEEL ค่าเหล่านี้ใช้เป็นข้อมูลอ้างอิงทั่วไป ขนาดและคุณสมบัติที่แท้จริงขึ้นอยู่กับมาตรฐานและเกรดที่เลือก
| ประเภทตัวยึด | มาตรฐานทั่วไป | ช่วงเส้นผ่านศูนย์กลาง | ช่วงความยาว | เกรดวัสดุ | ความต้านแรงดึง | ตัวเลือกการเคลือบ | การใช้งานทั่วไป |
|---|---|---|---|---|---|---|---|
| สลักเกลียวหัวหกเหลี่ยม | ISO 4014, ดิน 931, ASME B18.2.1 | M6–M64 / 1/4"–2-1/2" | 10 มม.–600 มม | 8.8, 10.9, 12.9, A2-70, A4-80 | 800–1,220 เมกะปาสคาล | สังกะสี, HDG, แบล็กออกไซด์, PTFE | แท่นเครื่องยนต์ กระปุกเกียร์ เฟรม |

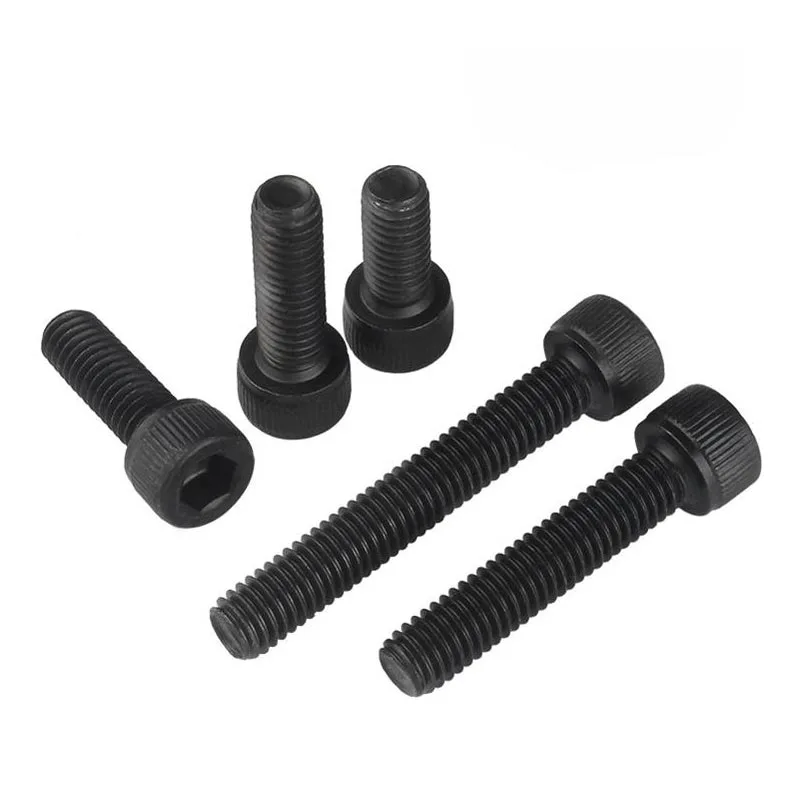

| สกรูหัวจม | ISO 4762, ดิน 912, ASME B18.3 | M3–M36 / #0–1-1/2" | 6 มม.–300 มม | 12.9, A2-70, A4-80 | 1,220 เมกะปาสคาล | ออกไซด์สีดำ ซิงค์-นิกเกิล ธรรมดา | เครื่องมือกล หุ่นยนต์ ตาย |

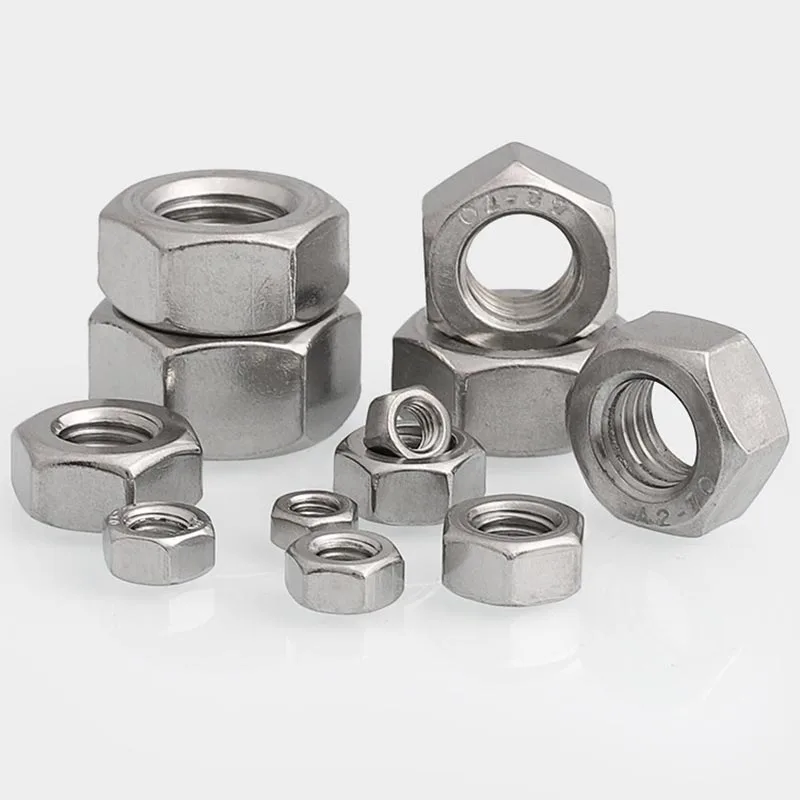

| น็อตหกเหลี่ยม | ISO 4032, ดิน 934, ASME B18.2.2 | M6–M64 / 1/4"–2-1/2" | — | 8, 10, 12, A2, A4 | โหลดหลักฐานได้สูงสุด 1,200 MPa | สังกะสี, HDG, ธรรมดา | การประกอบทั่วไปข้อต่อหน้าแปลน |
| น็อตหกเหลี่ยมหนัก | ISO 4033, ASME B18.2.2 | 1/2"–3" | — | 2H, DH, A563 เกรด C/DH | 1,034–1,200 เมกะปาสคาล | HDG ธรรมดา สีดำ | เหล็กโครงสร้าง เครน สะพาน |

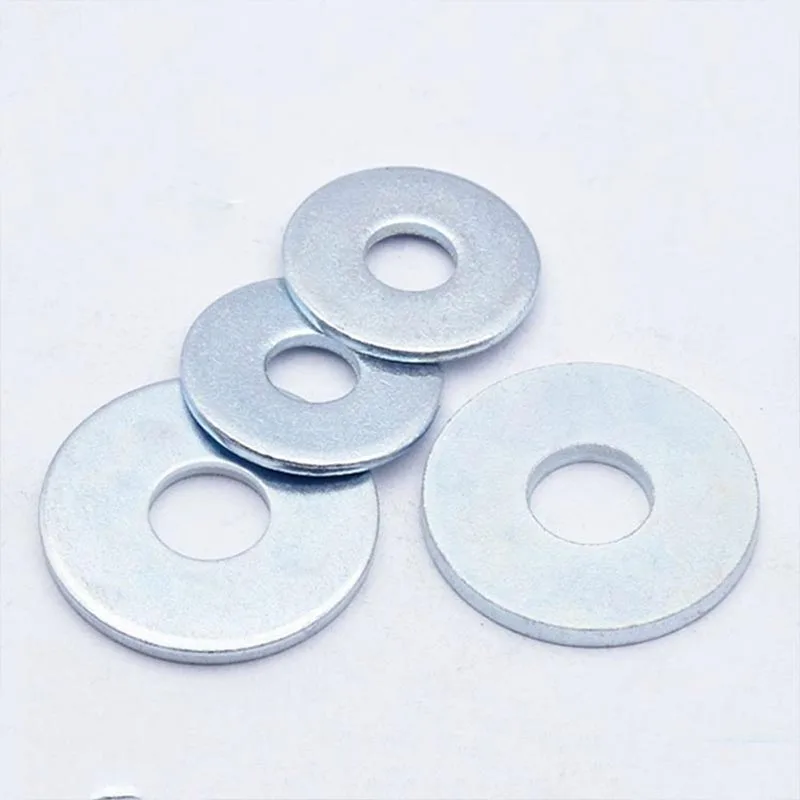

| เครื่องซักผ้าแบบแบน | ISO 7089, ดิน 125, ASME B18.22.1 | M5–M64 / 3/16"–3" | ความหนา 1 มม.–8 มม | เหล็กกล้าคาร์บอนสแตนเลส | — | สังกะสี, HDG, ธรรมดา | การกระจายน้ำหนัก การป้องกันพื้นผิว |

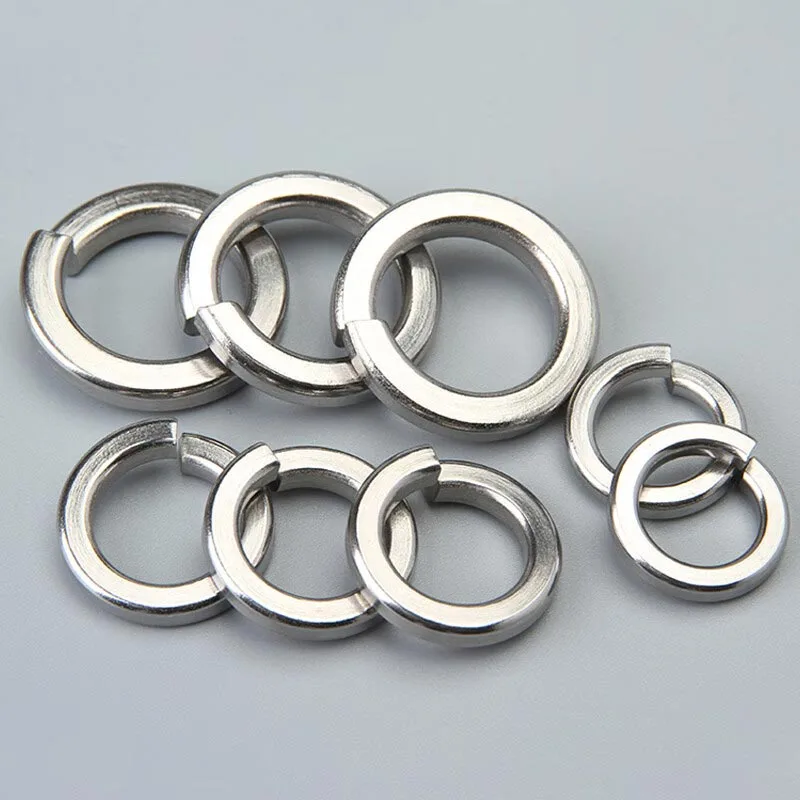

| เครื่องซักผ้าสปริง | ดินแดง 127, GB/T 93 | M5–M48 | — | เหล็กสปริง 65Mn สแตนเลส | — | สังกะสี ฟอสเฟต ธรรมดา | ต้านทานการสั่นสะเทือน การล็อค |
| แกนเกลียว | ดิน 975, ASME B18.31.3 | M6–M64 / 1/4"–2" | 1 ม., 3 ม., กำหนดเอง | 4.8, 8.8, 10.9, A2, A4 | 400–1,000 เมกะปาสคาล | ธรรมดา, สังกะสี, HDG | ระบบแรงดึง, สลักเกลียว, ยูโบลท์ |
| หมุดเดือย | ISO 8734, ดิน 6325, ASME B18.8.2 | 1 มม.–50 มม | 5 มม.–200 มม | โลหะผสมเหล็กสแตนเลส | ความแข็ง 58–62 HRC | ออกไซด์สีดำธรรมดา | การจัดตำแหน่ง การถ่ายโอนโหลดแรงเฉือน |
| สลักเกลียวแปลน | ISO 4162, ดิน 6921 | M5–M20 | 10 มม.–120 มม | 8.8, 10.9, A2 | 800–1,040 เมกะปาสคาล | สังกะสี, ดำ, HDG | ยานยนต์ ปั๊ม คอมเพรสเซอร์ |
| สายฟ้าขนส่ง | ดิน 603, ASME B18.5 | M6–M20 / 1/4"–3/4" | 12 มม.–300 มม | 4.8, 8.8, A2 | 400–800 เมกะปาสคาล | สังกะสี, HDG | ไม้กับโลหะ ปกป้อง สายพานลำเลียง |
การตกแต่งพื้นผิวช่วยยืดอายุการใช้งานและป้องกันการกัดกร่อนของกัลวานิก ตัวยึดเครื่องจักร YS STEEL มีจำหน่ายพร้อมการเคลือบต่อไปนี้:
วายเอส สตีล รักษาการควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิต ตัวยึดเครื่องจักรทั้งหมดผลิตจากวัตถุดิบที่ผ่านการรับรองสามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ แต่ละชุดประกอบด้วยใบรับรองการทดสอบวัสดุตามมาตรฐาน EN 10204 3.1 หรือ 3.2 การทดสอบภายในบริษัทครอบคลุมการตรวจสอบขนาด การทดสอบความแข็ง การทดสอบแรงดึง การวัดเกลียว และการวัดความหนาของการเคลือบพื้นผิว สามารถจัดเตรียมการตรวจสอบโดยบุคคลที่สามโดย SGS, TUV หรือ BV ก่อนจัดส่ง
ความสามารถในการผลิตแบบกำหนดเองประกอบด้วย:
วายเอส สตีล รองรับทั้งการผลิตต้นแบบและปริมาณมาก โดยมีระยะเวลารอคอยโดยทั่วไป 15-25 วันสำหรับขนาดมาตรฐาน และ 25-45 วันสำหรับสินค้าสั่งทำ ขึ้นอยู่กับปริมาณการสั่งซื้อและความซับซ้อนของข้อกำหนด
ตัวยึดเครื่องจักรจาก YS STEEL นำไปใช้ในอุตสาหกรรมหลากหลายประเภท:
ถาม: เกรดที่ใช้กันทั่วไปสำหรับตัวยึดเครื่องจักรคืออะไร และฉันจะรู้ได้อย่างไรว่าควรใช้เกรดใด
ตอบ:เกรดเมตริกที่พบบ่อยที่สุดคือ 8.8, 10.9 และ 12.9 สำหรับโบลต์และสกรู โดยมีน็อต 8, 10 และ 12 ตัว เกรด 8.8 เป็นเหล็กกล้าคาร์บอนปานกลางที่มีความต้านทานแรงดึงขั้นต่ำ 800 MPa เหมาะสำหรับเครื่องจักรทั่วไป เกรด 10.9 ให้ความต้านทานแรงดึง 1,000 MPa และใช้ในข้อต่อรับน้ำหนักสูง เช่น ที่ยึดเครื่องยนต์และการเชื่อมต่อโครงสร้าง เกรด 12.9 มีความแข็งแรงสูงสุดที่ 1,200 MPa แต่มีความเหนียวลดลงและมีความไวต่อการเปราะของไฮโดรเจนมากขึ้น ดังนั้นจึงควรใช้เมื่อต้องใช้แรงจับยึดสูงและควบคุมกระบวนการเคลือบเท่านั้น สำหรับตัวยึดแบบอิมพีเรียล เกรด 5 และเกรด 8 เป็นเกรดทั่วไป โดยเกรด 8 เทียบเท่ากับคลาสเมตริก 10.9 จับคู่เกรดน็อตกับเกรดโบลต์เสมอเพื่อหลีกเลี่ยงความเสียหายก่อนเวลาอันควร
ถาม: ฉันจะเลือกระหว่างตัวยึดเครื่องจักรแบบเมตริกและแบบอิมพีเรียลได้อย่างไร
ตอบ:ทางเลือกขึ้นอยู่กับแหล่งที่มาของอุปกรณ์ เครื่องมือที่มีอยู่ และมาตรฐานการออกแบบ ตัวยึดแบบเมตริกเป็นมาตรฐานในยุโรป เอเชีย และเครื่องจักรสมัยใหม่ส่วนใหญ่ที่สร้างขึ้นตามมาตรฐาน ISO ตัวยึดแบบอิมพีเรียล (นิ้ว) มีอยู่ทั่วไปในอเมริกาเหนือ โดยเฉพาะอย่างยิ่งในอุปกรณ์รุ่นเก่าและระบบที่ออกแบบโดย ASME อย่าผสมเกลียวเมตริกและเกลียวอิมพีเรียล เนื่องจากระยะพิตช์เกลียวและมุมด้านข้างแตกต่างกัน สำหรับการออกแบบใหม่ YS STEEL ขอแนะนำให้ใช้ตัวยึดแบบเมตริกสำหรับความเข้ากันได้ทั่วโลกและการจัดหาที่ง่ายขึ้น หากคุณกำลังเปลี่ยนฮาร์ดแวร์ที่มีอยู่ ให้วัดเส้นผ่านศูนย์กลางเกลียวและระยะพิทช์ด้วยเกจเกลียว และตรวจสอบมาตรฐานกับแผนภูมิ ISO หรือ ASME ก่อนสั่งซื้อ
ถาม: สารเคลือบชนิดใดดีที่สุดสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
ตอบ:สำหรับสภาพแวดล้อมภายในอาคารที่มีการกัดกร่อนเล็กน้อย การชุบสังกะสีแบบทู่ก็เพียงพอแล้ว สำหรับการสัมผัสภายนอกอาคารและสภาวะที่มีความชื้น การชุบสังกะสีแบบจุ่มร้อนจะให้การเคลือบแบบบูชายัญหนาที่ปกป้องเหล็กที่อยู่ด้านล่างมานานหลายทศวรรษ ในสภาพแวดล้อมทางทะเลหรือที่มีสเปรย์เกลือสูง ให้ใช้สเตนเลส A4 หรือการชุบโลหะผสมสังกะสี-นิกเกิล การเคลือบ Dacromet และ Geomet นั้นยอดเยี่ยมสำหรับยานยนต์และพลังงานลม เนื่องจากมีความต้านทานการกัดกร่อนสูงโดยไม่มีความเสี่ยงต่อการเกิดการเปราะของไฮโดรเจน สำหรับอุปกรณ์แปรรูปทางเคมี ตัวยึดสแตนเลสเคลือบ PTFE ผสมผสานความต้านทานการกัดกร่อนและความเฉื่อยของสารเคมี YS STEEL สามารถแนะนำการเคลือบที่เหมาะสมที่สุดโดยอิงตามข้อกำหนดในการทดสอบสเปรย์เกลือและอุณหภูมิในการทำงาน
ถาม: ฉันควรจัดเก็บตัวยึดเครื่องจักรอย่างไรเพื่อป้องกันการกัดกร่อนและรักษาคุณภาพ
ตอบ:เก็บรัดไว้ในที่แห้ง สภาพแวดล้อมที่มีการควบคุมอุณหภูมิและมีความชื้นสัมพัทธ์ต่ำกว่า 60% เก็บไว้ในบรรจุภัณฑ์เดิมจนกระทั่งประกอบ หลีกเลี่ยงการสัมผัสโดยตรงกับพื้นคอนกรีตหรือพื้นผิวที่มีรูพรุนอื่นๆ ซึ่งสามารถกักความชื้นได้ ใช้พาเลทหรือชั้นวางที่มีเครื่องแยกพลาสติกหรือไม้ สำหรับตัวยึดแบบชุบ ให้ตรวจสอบบรรจุภัณฑ์ว่ามีความเสียหายที่อาจเปิดเผยพื้นผิวหรือไม่ หากจัดเก็บตัวยึดไว้เป็นเวลานาน ให้พิจารณาใช้ถุงป้องกันการกัดกร่อนด้วยไอ (VCI) หรือน้ำมันป้องกันสนิม ปฏิบัติตามการหมุนเวียนสินค้าคงคลังเข้าก่อนออกก่อนเสมอ YS STEEL บรรจุตัวยึดในกล่องหรือถุงกันความชื้น และสามารถจัดเตรียมบรรจุภัณฑ์แบบกำหนดเองสำหรับความต้องการในการจัดเก็บระยะยาว
