โปรไฟล์เหล็กโครงสร้างเป็นรูปทรงหน้าตัดมาตรฐานที่ผลิตจากเกรดเหล็กโครงสร้าง ได้รับการออกแบบมาเพื่อรับน้ำหนักการดัด แรงเฉือน แนวแกน และแรงบิดในโครงอาคาร สะพาน หอคอย และฐานรากของเครื่องจักรกลหนัก เมื่อเปรียบเทียบกับส่วนที่สร้างขึ้น โปรไฟล์เหล็กโครงสร้างรีดร้อนมีคุณสมบัติทางกลที่สม่ำเสมอ ความคลาดเคลื่อนของขนาดที่คาดการณ์ได้ และการก่อสร้างที่เร็วขึ้น
วายเอส สตีลรักษาสินค้าคงคลังเหล็กโครงสร้างจำนวนมากในขนาด ความยาว และเกรดเหล็กต่างๆ ทุกโปรไฟล์จะมาพร้อมกับใบรับรองการทดสอบของโรงงานและการตรวจสอบโดยบุคคลที่สามที่เป็นตัวเลือก เอกสารนี้ช่วยให้วิศวกรตรวจสอบคุณสมบัติความแข็งแรงของผลผลิต ความต้านทานแรงดึง การยืดตัว และคุณสมบัติแรงกระแทกก่อนการผลิต
กลุ่มเหล็กโครงสร้างมีรูปทรงที่ได้มาตรฐานหลายแบบ แต่ละโปรไฟล์มีพฤติกรรมการรับน้ำหนักและวิธีการเชื่อมต่อเฉพาะ ประเภททั่วไปที่จัดทำโดย YS STEEL มีดังต่อไปนี้
โครงเหล็กผลิตได้หลากหลายขนาด ตารางด้านล่างแสดงช่วงความสูง ความกว้าง และน้ำหนักโดยทั่วไปสำหรับชิ้นส่วนที่จัดหาโดย YS STEEL มีความยาวแบบกำหนดเองได้ตั้งแต่ 6 ม. ถึง 18 ม. และสามารถจัดเตรียมบริการตัดตามความยาวได้
| ประเภทโปรไฟล์ | การกำหนดมาตรฐาน | ช่วงขนาดทั่วไป | ช่วงน้ำหนัก | การใช้งานทั่วไป |
|---|---|---|---|---|

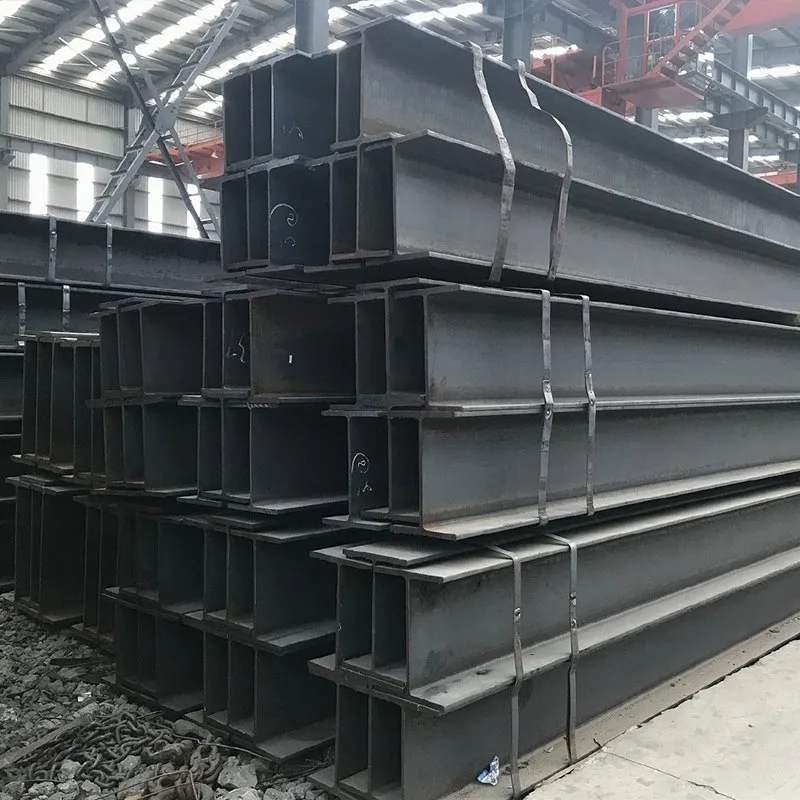

| เอชบีม | HEA, HEB, HEM, HW, HM, HN | 100 มม. x 100 มม. ถึง 1000 มม. x 400 มม | 16.7 กก./ม. ถึง 416 กก./ม | เสาสูง คานสะพาน โครงหนัก |
| ไอ-บีม | ไอพีอี, ไอพีเอ็น | ความสูง 80 มม. ถึง 750 มม | 6.0 กก./ม. ถึง 224 กก./ม | คานพื้น โมโนเรล รันเวย์เครน |

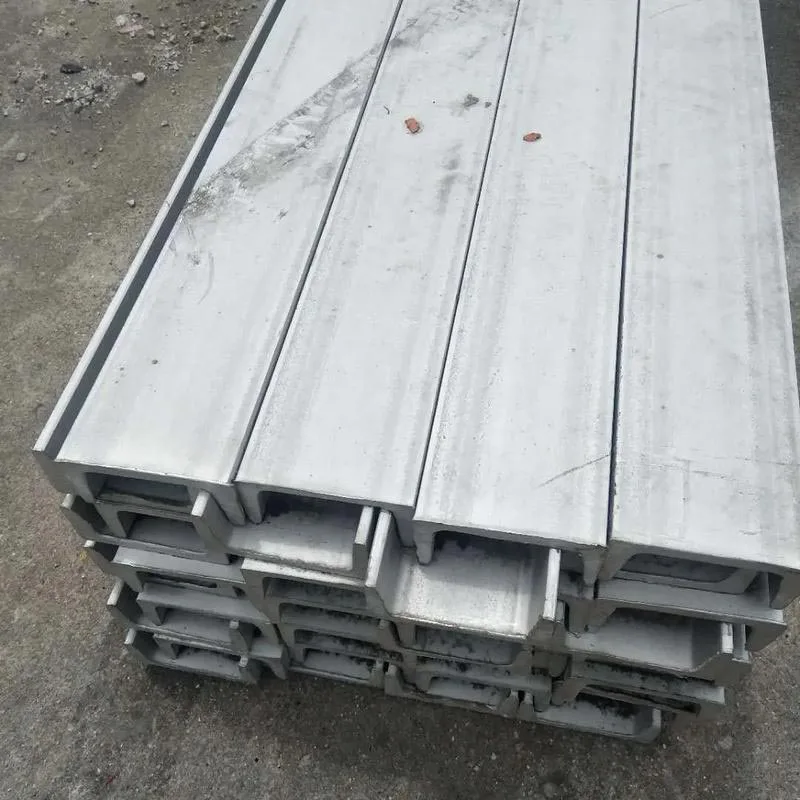

| ช่อง | UPN, UPE, ซี | ความสูง 50 มม. ถึง 400 มม | 5.6 กก./ม. ถึง 104 กก./ม | เหล็กค้ำยัน ราวกั้นข้าง แป ส่วนที่ต่อเติม |

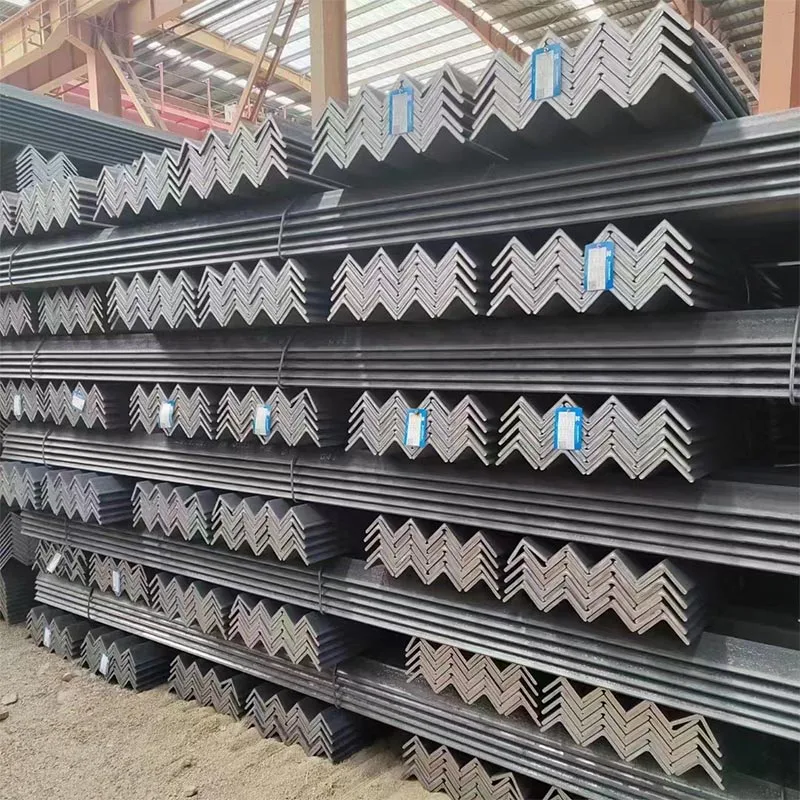

| มุมเท่ากัน | L | 20 มม. x 20 มม. x 3 มม. ถึง 250 มม. x 250 มม. x 35 มม. | 0.88 กก./ม. ถึง 128 กก./ม | โครงถัก ข้อต่อ ทับหลัง รองรับ |
| มุมไม่เท่ากัน | L | 30 มม. x 20 มม. x 3 มม. ถึง 200 มม. x 150 มม. x 18 มม. | 1.12 กก./ม. ถึง 46.1 กก./ม | วงเล็บ, เฟรม, ตัวทำให้แข็ง |
| ส่วนกลวงสี่เหลี่ยม | สศส | 20 มม. x 20 มม. x 2 มม. ถึง 400 มม. x 400 มม. x 20 มม. | 1.05 กก./ม. ถึง 238 กก./ม | เสา โครงสถาปัตยกรรม ฐานเครื่องจักร |
| ส่วนกลวงสี่เหลี่ยม | รศ | 50 มม. x 25 มม. x 2.5 มม. ถึง 500 มม. x 300 มม. x 20 มม. | 2.72 กก./ม. ถึง 239 กก./ม | โครงพอร์ทัล โครงถัก คานโครงสร้าง |
| ส่วนกลวงแบบวงกลม | ชส | OD 21.3 มม. x 2.0 มม. ถึง 610 มม. OD x 20 มม | 0.95 กก./ม. ถึง 291 กก./ม | เสาเข็ม เสา ราวจับ โครงสเปซ |
วายเอส สตีล จำหน่ายเหล็กโครงสร้างในรูปแบบเหล็กคาร์บอน เหล็กโลหะผสมต่ำที่มีความแข็งแรงสูง และเหล็กผุกร่อน การเลือกเกรดขึ้นอยู่กับน้ำหนักบรรทุก อุณหภูมิ สภาพแวดล้อมการกัดกร่อน และข้อกำหนดในการเชื่อม ตารางด้านล่างสรุปเกรดทั่วไปและคุณสมบัติทางกล
| เกรดเหล็ก | มาตรฐาน | นาที. ความแข็งแรงของผลผลิต (MPa) | ความต้านแรงดึง (MPa) | การยืดตัว (%) | การทดสอบแรงกระแทก |
|---|---|---|---|---|---|
| A36 | มาตรฐาน ASTM | 250 | 400 – 550 | ≥20 | ไม่จำเป็น |
| A572 Gr.50 | มาตรฐาน ASTM | 345 | 450 – 650 | ≥18 | ไม่จำเป็น |
| A992 | มาตรฐาน ASTM | 345 – 450 | ≥450 | ≥18 | ไม่จำเป็น |
| S235JR | ห้องน้ำในตัว 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | ห้องน้ำในตัว 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | ห้องน้ำในตัว 10025-2 | 355 | 470 – 630 | ≥20 | -20°ซ / 27 จูล |
| เอสเอส400 | JIS G3101 | 245 | 400 – 510 | ≥17 | ไม่จำเป็น |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | ไม่จำเป็น |
| Q235B | กิกะไบต์/ที 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | กิกะไบต์/ที 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
ตลาดที่ต่างกันใช้มาตรฐานมิติและวัสดุที่แตกต่างกัน ตารางด้านล่างแสดงมาตรฐานทั่วไปที่ใช้กับส่วนรีดร้อน
| ภูมิภาค / ตัวเครื่องมาตรฐาน | มาตรฐานหลัก | เกรดทั่วไป | กลุ่มผลิตภัณฑ์ที่ครอบคลุม |
|---|---|---|---|
| สหรัฐอเมริกา / ASTM | มาตรฐาน ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | หน้าแปลนกว้าง ไอบีม ช่อง มุม การตอกเสาเข็ม |
| ยุโรป / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, ส่วนกลวง |
| ญี่ปุ่น / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | เอชบีม, ไอบีม, ช่อง, มุม, กองแผ่น |
| จีน/GB | GB/ที 706, GB/ที 11263, GB/ที 1591 | Q235B, Q355B | เหล็กเอชบีมรีดร้อน ไอบีม ช่อง มุม |
| นานาชาติ/ไอเอสโอ | ซีรี่ส์ ISO 657 | เฟ 360, เฟ 510 | ส่วนเหล็กรีดร้อน |
ความแม่นยำของมิติส่งผลต่อการจัดเตรียม เวลาในการเชื่อม และประสิทธิภาพของโครงสร้าง YS STEEL เป็นไปตามขีดจำกัดความคลาดเคลื่อนที่กำหนดโดย ASTM A6/A6M, EN 10034, EN 10210-2 และ GB/T 706 พารามิเตอร์ความคลาดเคลื่อนหลักแสดงอยู่ด้านล่าง
โปรไฟล์เหล็กสามารถจัดหาได้ในสภาพพื้นผิวต่อไปนี้:
โปรไฟล์เหล่านี้รองรับวัตถุประสงค์ด้านโครงสร้างและสถาปัตยกรรมที่หลากหลาย YS STEEL ได้จัดหาส่วนต่างๆ สำหรับโครงการในภาคส่วนต่อไปนี้:
เมื่อเตรียมใบขอซื้อวัสดุ วิศวกรควรรวมพารามิเตอร์ต่อไปนี้:
วายเอส สตีล จำหน่ายโปรไฟล์เหล็กโครงสร้างที่มีระยะเวลารอคอยสินค้าที่เชื่อถือได้และสามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์ การจัดส่งแต่ละครั้งประกอบด้วยการระบุหมายเลขความร้อน ใบรับรองการทดสอบโรงงาน และรายงานการตรวจสอบขนาด บริษัทสามารถจัดหาส่วนที่ตัดตามความยาว ปลายแบบเจาะหรือแบบมีการจัดการ และการบรรจุแบบกำหนดเองสำหรับการส่งออกแบบตู้คอนเทนเนอร์ ด้วยสินค้าคงคลังหลายมาตรฐานที่ครอบคลุมข้อกำหนด ASTM, EN, JIS และ GB YS STEEL ช่วยให้ลูกค้ารวมการจัดซื้อจัดจ้างและลดความเสี่ยงในห่วงโซ่อุปทาน
ถาม: H-beam และ I-beam แตกต่างกันอย่างไร
ตอบ:เอชบีมมีหน้าแปลนที่กว้างกว่าและมีแผ่นหนากว่าเมื่อเทียบกับไอบีมที่มีความสูงเท่ากัน พื้นผิวหน้าแปลนของคานตัว H เกือบจะขนานกัน ซึ่งทำให้การต่อแบบสลักเกลียวทำได้ง่ายขึ้น ไอบีมมีหน้าแปลนเรียวและมีประสิทธิภาพในการโค้งงอในทิศทางเดียวมากกว่า แต่มีความต้านทานการโก่งงอด้านข้างที่ต่ำกว่า โดยทั่วไปจะใช้เอชบีมเป็นเสาและส่วนโค้งตามแนวแกนรวมกัน ในขณะที่ไอบีมมักถูกเลือกใช้สำหรับคานรองรับและคานเครน YS STEEL จัดหาตารางคุณสมบัติของส่วนโดยละเอียดสำหรับการเปรียบเทียบทั้งสองประเภท
ถาม: ควรใช้เหล็กเกรดใดสำหรับโครงสร้างต้านทานแผ่นดินไหว
ตอบ:สำหรับการใช้งานเกี่ยวกับแผ่นดินไหว วิศวกรมักจะเลือกเกรดที่มีกำลังครากที่ระบุระหว่าง 345 MPa ถึง 450 MPa เช่น ASTM A992, A572 Gr.50, S355J2 หรือ Q355B เกรดเหล่านี้มีอัตราส่วนผลผลิตต่อแรงดึงที่สมดุลและความเหนียวที่ดี A992 ได้รับการออกแบบมาเป็นพิเศษสำหรับหน้าตัดกว้างที่ใช้ในโครงอาคาร และมีอัตราส่วนครากต่อแรงดึงสูงสุดที่ 0.85 สำหรับการเชื่อมต่อโมเมนต์เชื่อมในเขตแผ่นดินไหว อาจระบุคุณสมบัติความเหนียวและความหนาทะลุได้เช่นกัน YS STEEL สามารถจัดหาโปรไฟล์ที่มีการทดสอบแรงกระแทกแบบ Charpy ที่อุณหภูมิ -20°C หรือ -40°C เมื่อจำเป็น
ถาม: YS STEEL สามารถจัดเตรียมการตัด การเจาะ และการเตรียมปลายแบบกำหนดเองได้หรือไม่
ตอบ:ใช่. YS STEEL นำเสนอกระบวนการที่มีมูลค่าเพิ่ม รวมถึงการตัดตามความยาว การตัดตุ้มปี่ การเจาะ การบาก การเผชิญปัญหา และการเตรียมการเชื่อม โรงงานแปรรูปสามารถรองรับคาน H ได้สูงถึง 1,000 มม. และส่วนกลวงที่มีเส้นผ่านศูนย์กลางสูงสุด 610 มม. สามารถจัดเตรียมเพลทปิดท้ายและแคมเบอร์แบบกำหนดเองได้สำหรับโปรเจ็กต์เฉพาะ ภาพวาดการผลิตและรายงานความอดทนมีให้ก่อนจัดส่ง
ถาม: เอกสารอะไรบ้างที่มาพร้อมกับโปรไฟล์เหล็กโครงสร้าง?
ตอบ:คำสั่งซื้อแต่ละรายการจาก YS STEEL จะมีใบรับรองการทดสอบโรงสี ซึ่งจะบันทึกหมายเลขความร้อน องค์ประกอบทางเคมี ผลการทดสอบทางกล และการปฏิบัติตามมาตรฐาน สามารถขอเอกสารเพิ่มเติม เช่น ใบรับรอง EN 10204 3.1 หรือ 3.2 รายงานการตรวจสอบขนาด และใบรับรองการตรวจสอบจากบุคคลที่สามได้ สำหรับคำสั่งส่งออก รายการบรรจุภัณฑ์ ใบตราส่ง และใบรับรองแหล่งกำเนิดสินค้าจะจัดทำขึ้นตามข้อกำหนดของประเทศปลายทาง
ถาม: โปรไฟล์เหล็กโครงสร้างมีราคาเท่าไร และมีผลกระทบต่อต้นทุนต่อหน่วยอย่างไร
ตอบ:โดยปกติราคาต่อหน่วยจะขึ้นอยู่กับน้ำหนักตามทฤษฎีต่อเมตรคูณด้วยราคาฐานเฉพาะเกรด ปัจจัยที่มีอิทธิพลต่อต้นทุน ได้แก่ เกรดเหล็กที่เลือก ประเภทโปรไฟล์ ขนาดหน้าตัด ปริมาณ ความทนทานต่อความยาว การรักษาพื้นผิว และเงื่อนไขการจัดส่ง ราคาตลาดสำหรับเหล็กแท่งและเศษเหล็กยังส่งผลต่อการเสนอราคาขั้นสุดท้ายด้วย YS STEEL ให้ใบเสนอราคาที่โปร่งใสพร้อมรายละเอียดต้นทุนวัสดุ การประมวลผล และค่าขนส่ง สำหรับคำสั่งซื้อแบบใส่คอนเทนเนอร์ การวางแผนการซ้อนและการรวมกลุ่มอย่างเหมาะสมจะช่วยลดค่าใช้จ่ายในการจัดส่ง
